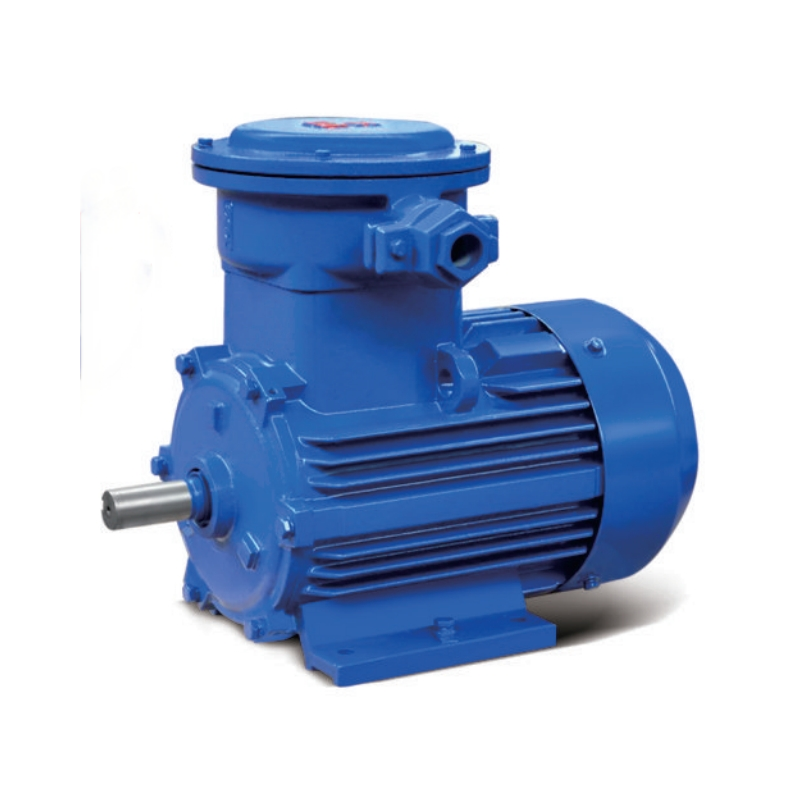

YBX3系列高效率隔爆型三相异步电动机

YBX3系列高效率隔爆型三相异步电动机(机座号63-355)为鼠笼式三相异步电动机，电动机的电气性能符合JB/T12628-2016《YBX3系列高效率隔爆型三相异步电动机技术条件(机座号63-355)》的规定。

样品下载在线咨询

商品详情

该系列电动机适用于含有甲烷或煤尘的煤矿并下(非采掘工作面)固定设备上(防爆标志为Ex db I Mb)或含有类B级T1-T4组可燃性气体或蒸汽与空气形成的爆炸性混合物的场所内的设备上(防爆标志为Ex db IB T4 Gb),作为一般动力设备使用。电动机的防爆性能符合标准GB/T3836.1-2021《爆炸性环境第1部分：设备通用要求》、GB/T3836.2-2021《爆炸性环境第2部分：由隔爆外壳“d”保护的设备》和MT/T 451-2011《煤矿用隔爆型低压三相异步电动机安全性能通用技术规范》的规定。防爆标志分别为：Ex db I Mb、Ex db IIB T4 Gb,电动机效率符合GB 18613-2020《电动机能效限定值及能效等级》3级能效效率的规定。

◆防爆标志为/Explosion proof sign

Ex db I Mb、Ex db IIB T4Gb

◆防爆标志意义/Meaning of explosion-proof signs

I类的最高表面温度不超过150℃(当电气设备表面可能堆积煤尘时),不超过450℃(当电气设备表面不会堆积或采取措施可以防止堆积煤尘时);II类最高表面温度应不超过：T1(450℃)、T2(300℃)、T3(200℃)、T4(135℃)。

◆技术参数/Technical Parameters

1、基本特征/Basic parameters

中心高范围：63-355mm

功率范围：0.12-315kW

额定电压及频率：380V、660V、1140V、380V/660V、660V/1140V 50Hz(其它电压和频率请在订货时说明)

防护等级：IP55

热分级：155(F)

工作制：S1连续工作制

冷却方式：IC411

380V时，功率在3kW及以下都为Y接法，其它功率均为△接法

2、使用条件/Conditions of usage

工作环境温度：-15-35℃(煤矿井下)或40℃(工厂);海拔要求：不超过1000米；若有其它特殊环境、海拔有要求时，请在订货时提出。

3、基本安装结构以及主要常用结构、5种基本以及15种常用结构和制造范围

机座号Base number	结构及安装型式代号Structure and installation type code
63-71	B3、B5、B6、B7、B8、B14、B34、V1、V3、V5、V6、V18
80-112	B3、B5、B6、B7、B8、B14、B34、B35、V1、V3、V5、V6、V15、V18、V35、.V37
132-160	B3、B5、B6、B7、B8、B35、V1、V3、V5、V6、V15、V35、V37
180-280	B3、B5、B35、V1
315-355	B3、B35、V1

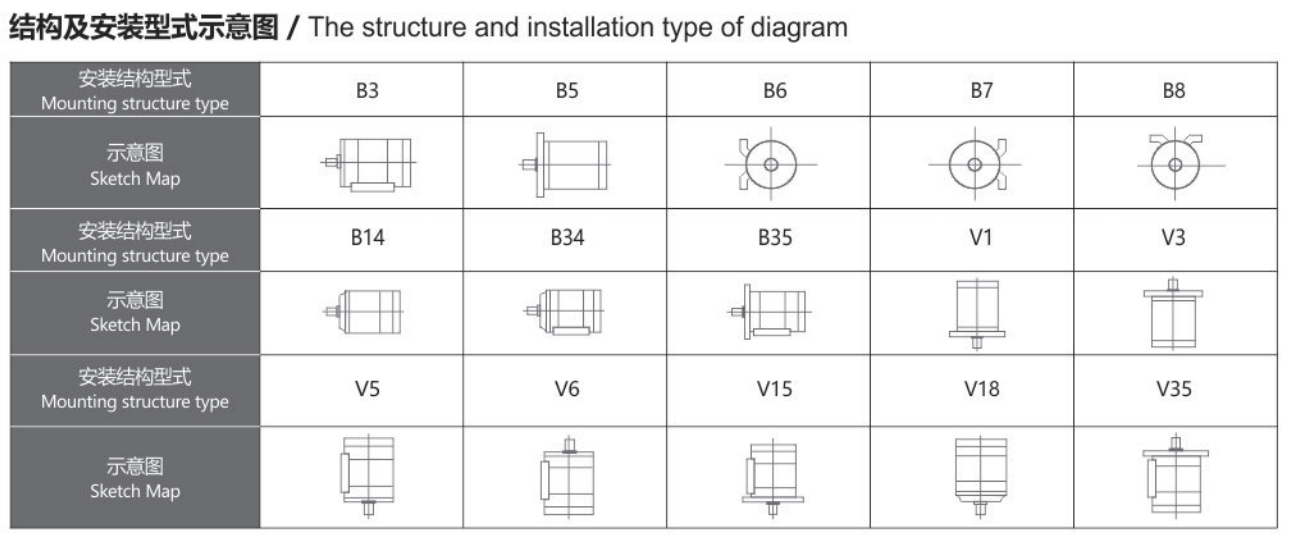

4、结构及安装型式示意图/The structure and installation type of diagram

5、接线盒结构/Terminal box structure

电动机接线盒具有优良的隔爆结构性能和较高防护等级，且具有较大的空腔以便于接线。进线分为橡套电缆、钢管布线两种结构。按不同起动要求，可分别制成一个进线口(适用于电动机直接起动)和两个进线口(适用于电动机Y-Δ起动)。接线盒进线口及适用范围

接线盒规格	适用机座号	进线口数	进线电缆最大外径	钢管布线进口口螺纹	正常供货范围
小M5	63-71	单one	Ф20	M30×2	正常normal
中M5、M5	80-100	单one	Ф25	M30×2	正常normal
M5	112-132	单one	Ф25	M30×2	正常normal
M6	160-180	单one	Ф35	M36×2	正常normal
M8	200-225	单one	Ф42	M48×2	正常normal
M10	250-280	单one	Ф50	M64×2	正常normal
M10	250-280	双Two	Ф42	M48×2	正常normal
M16	315-355	双Two	Ф50	M64×2	正常normal
M16	315-355	单one	Ф64	M72×2	正常normal
